A pH-üvegelektróda felépítése
A kombinált elektróda a pH-érzékeny mérőrészt és a referenciát közös testben egyesíti. Itt elsősorban az üvegmembránt tárgyaljuk. Az érzékeny üveg a tartócső végéhez kapcsolódhat, és összetétele eltérhet a tartóüvegétől. Üvegfúvás, automatizált műveletek és minőségellenőrzés egyaránt szerepet kaphatnak; a gyártó mérete önmagában nem bizonyít azonos minőséget vagy pontosságot.

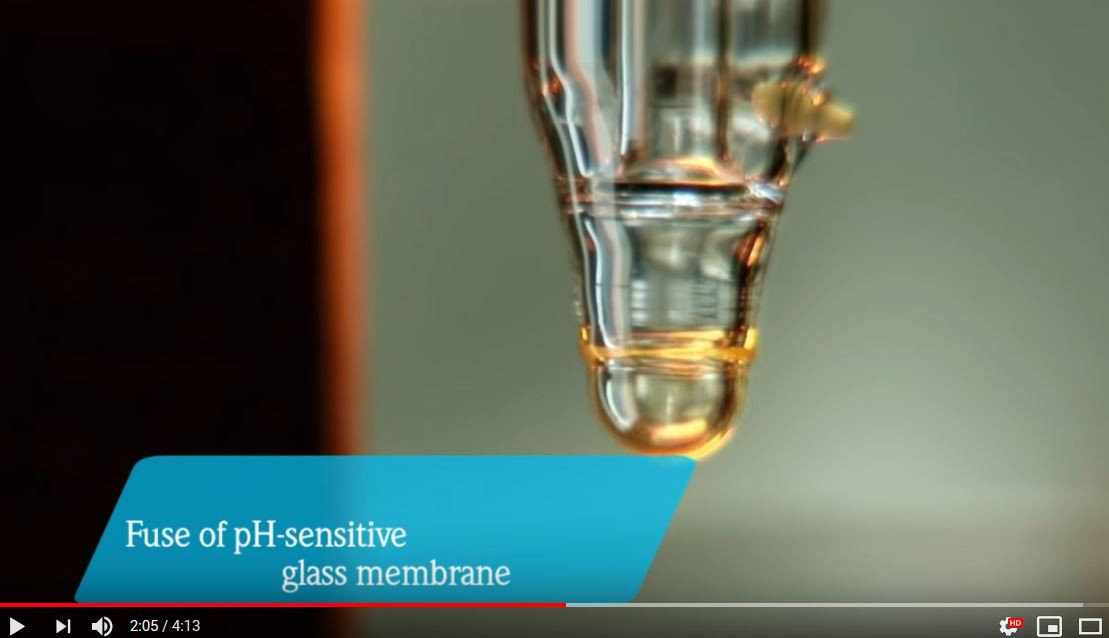

Az üveg törékeny. A történeti 200–800 µm nem minden membránra garantált vastagság; óvja a mechanikai ütéstől és a nem előírt szilárd mintába nyomástól. A gyártási példa külső elérhetősége: pH-üveg gyártási szemléltetés; nem otthoni gyártási vagy biztonsági útmutató.

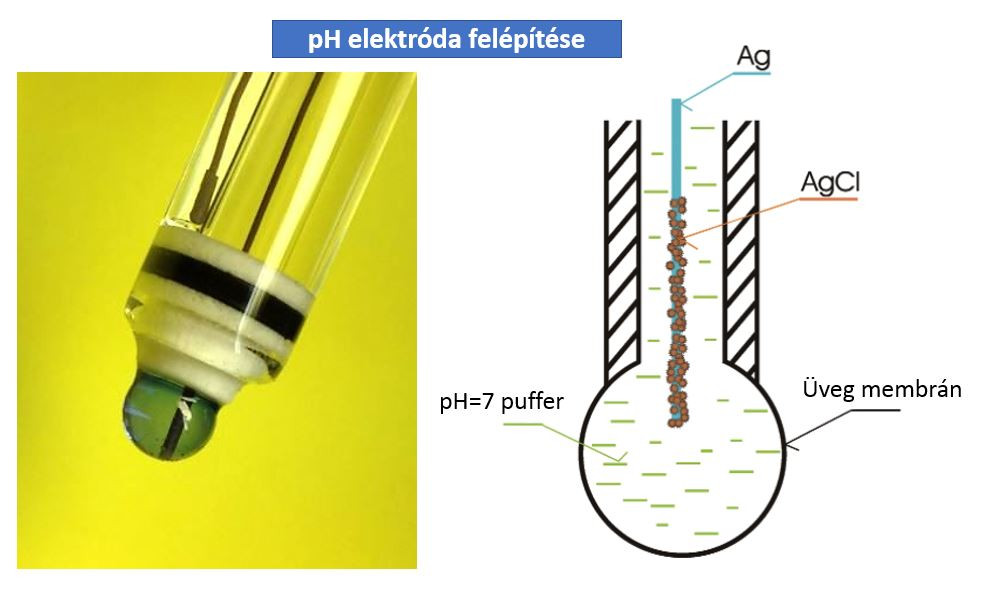

A belső mérőrészben meghatározott oldat és elektromos kontakt található. Az ábra KCl-t és pH 7 körüli puffert szemléltet; nem minden modell közös receptúrája. A belső Ag/AgCl elem és a kombinált elektróda külső referenciarésze külön funkciót lát el, és nem szükségképpen azonos töltettel működik.
Hőmérséklet és membránellenállás

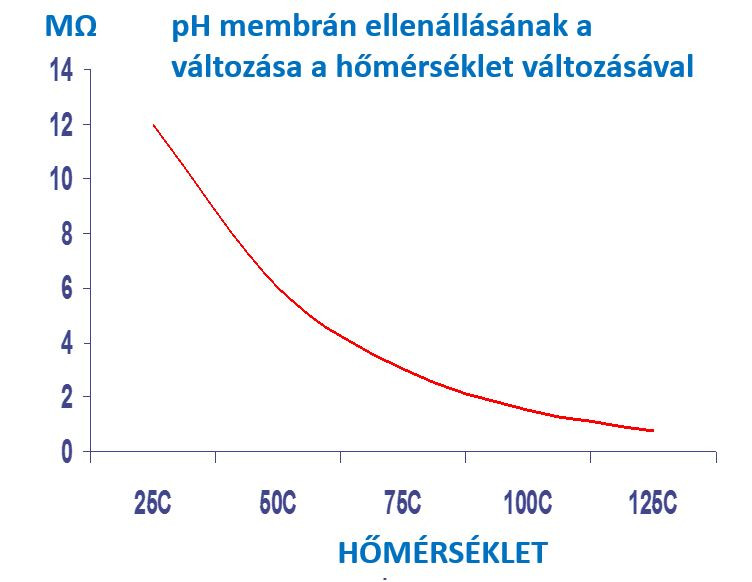

A vastagság, felület, összetétel, hidratáltság és hőmérséklet befolyásolja az üveg ellenállását. Alacsonyabb hőmérsékleten sok pH-üveg ellenállása növekszik. Nagy impedanciájú érzékelőhöz alkalmas elektronika, tiszta csatlakozó és megfelelő kábel szükséges. Vastagabb membrán összehasonlítható geometriánál nagyobb ellenállású lehet, de nem ez az egyetlen tényező.
A nagyon tiszta, kis vezetőképességű vízben a csekély pufferkapacitás, CO₂-felvétel, referenciaátmenet, szennyeződés és mintavétel is problémát okozhat. A víz és az üveg „megaohm” ellenállásának összehasonlítása geometria nélkül nem elegendő; kis üvegellenállás önmagában nem old meg minden mérési nehézséget. A szondát, referenciát és eljárást együtt kell kiválasztani. A megengedett hőmérséklet az egész összeállításra vonatkozik.
Savas és lúgos hiba
Erősen savas vagy lúgos közegben az üveg válasza eltérhet az ideálistól. Lúgos hibánál például Na⁺-érzékenység is szerepet kaphat. A pH <1 és >13 történeti példák, nem minden üveg éles határai; összetétel, ionaktivitás és hőmérséklet is számít. Az elektronika −2..+16 pH kijelzési tartománya nem terjeszti ki automatikusan a szonda megengedett tartományát.

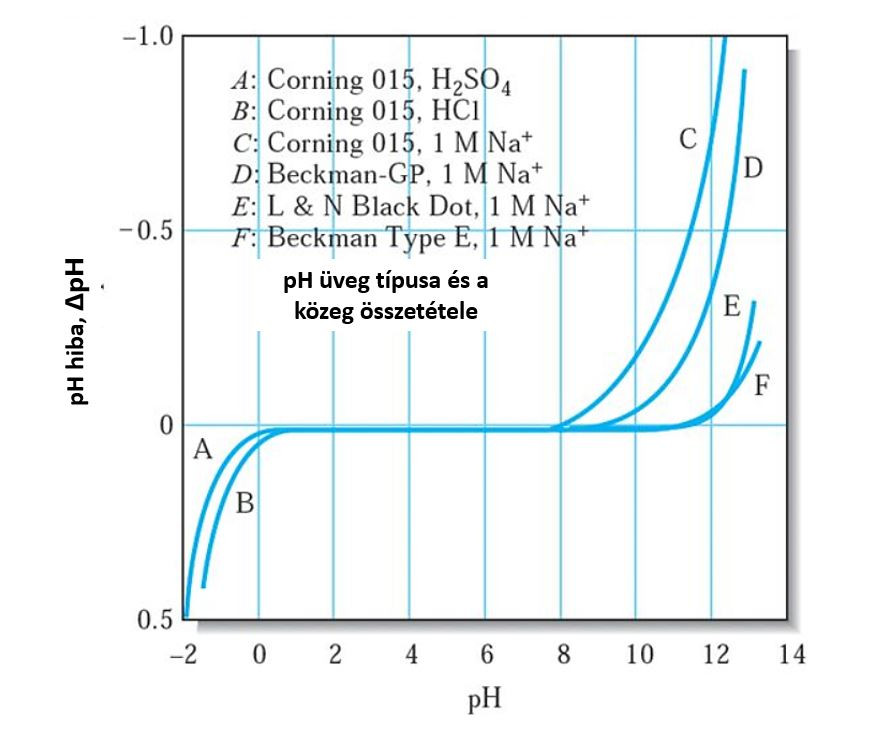

A rajz A: Corning 015 H₂SO₄-ban; B: Corning 015 HCl-ban; C: Corning 015 1 M Na⁺ mellett; D: Beckman-GP; E: L&N Black Dot; F: Beckman Type E, az utóbbi három szintén 1 M Na⁺ mellett. Egyes történeti üvegek pH 10 fölött is eltérnek, de ez más modellre nem általánosítható. Alkalmas üveggel bizonyos interferenciák csökkenthetők; nem igaz, hogy mindig csak az egyik hiba távolítható el teljesen a másik rovására. A 0–13 pH tartomány is konkrét modelladat, nem valamennyi membrán közös határa.
Üvegösszetétel és gyártási példák
A pH-üveg nem közönséges ablaküveg. Összetétele és hőkezelése befolyásolja az ellenállást, szelektivitást, kémiai tartósságot és megmunkálhatóságot. Történeti szabadalmak konkrét kiinduló keverékeket írnak le, nem a jelenlegi ADWA elektródák bizonyított összetételét.

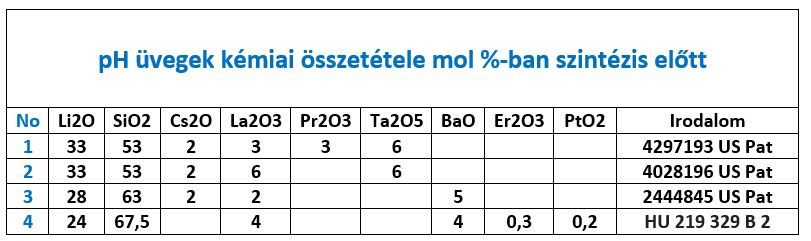

| Történeti példa | Li₂O | SiO₂ | Cs₂O | La₂O₃ | Pr₂O₃ | Ta₂O₅ | BaO | Er₂O₃ | PtO₂ |
|---|---|---|---|---|---|---|---|---|---|
| US4297193A, 3. példa | 33 | 53 | 2 | 3 | 3 | 6 | — | — | — |
| US4297193A, A kontroll; US4028196A összefüggés | 33 | 53 | 2 | 6 | — | 6 | — | — | — |
| US2444845A, 2. igénypont | 28 | 63 | 2 | 2 | — | — | 5 | — | — |
| HU219329B, 1. példa PtO₂-változat | 24 | 67,5 | — | 4 | — | — | 4 | 0,3 | 0,2 |
A kötőjel az adott példában nem jelölt összetevő, nem analitikai mérés. A magyar szabadalom PdO₂ alternatívát is megad, itt az eredeti kép PtO₂-változata szerepel. Platina tégely, hőkezelés, szakmunka és ellenőrzés költséges lehet, de magas ár önmagában nem bizonyít pontosságot, alacsony ár pedig nem bizonyít elhagyott drága alkotót. A feladatnak megfelelő dokumentált paramétereket kell összehasonlítani.
Hogyan keletkezik a pH-jel?

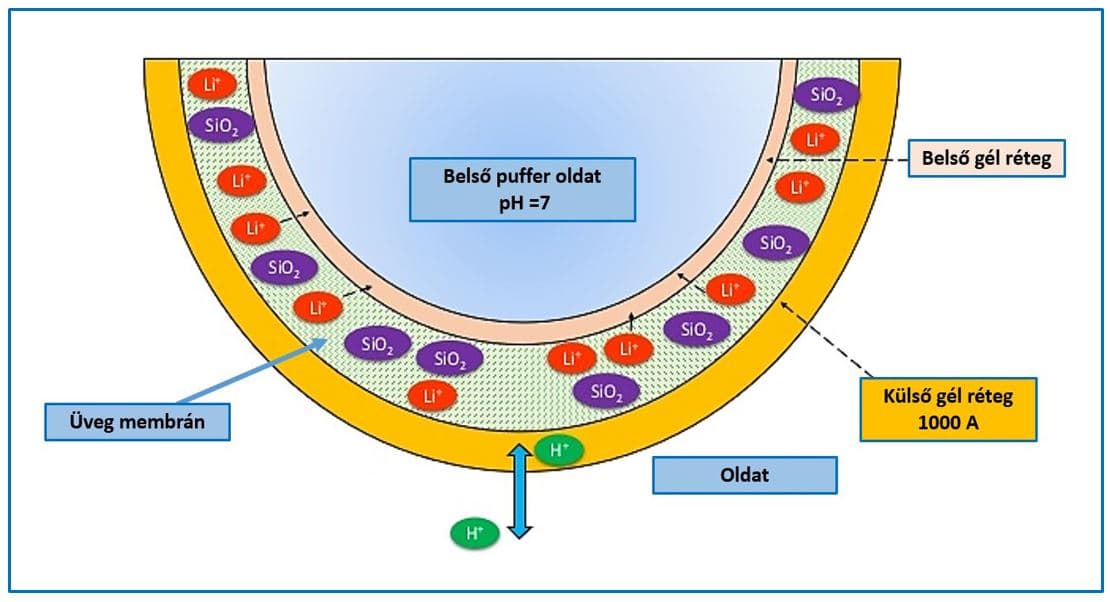

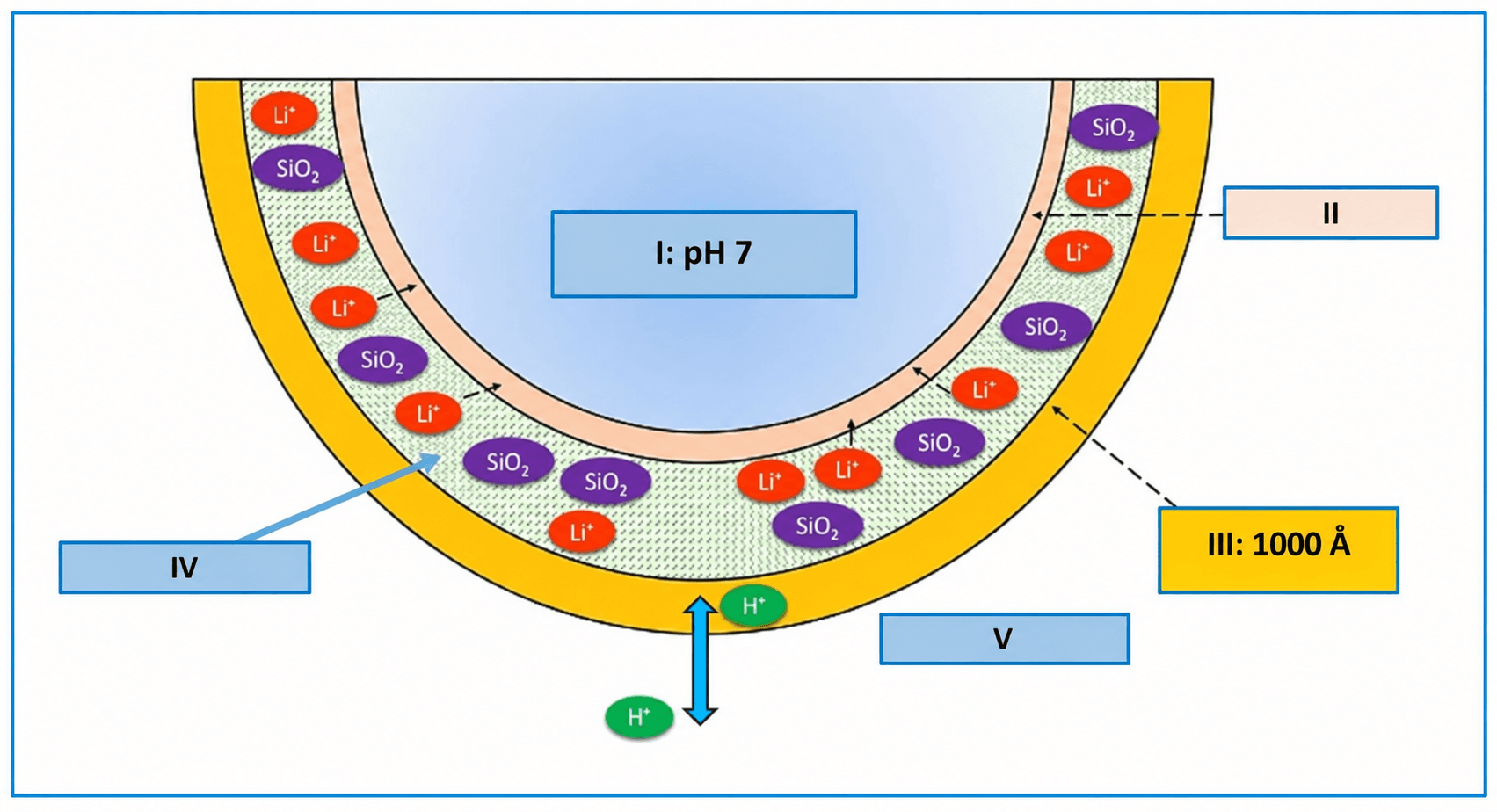

Vizes közeggel érintkezve az üveg felületén hidratált rétegek alakulnak ki. Az ioncsere és a H⁺ aktivitásával összefüggő határfelületi potenciál hozza létre a választ; az üveg belsejében összetételfüggő mozgékony ionok, például Li⁺ viszik a töltést. Ez nem H⁺ szabad áthaladása a teljes üvegen, és lúgban sem általánosan OH⁻ beépülésével magyarázható.
A történeti 10⁻⁴ mm körülbelül 0,1 µm, 100 nm vagy 1000 Å. Ez a rajz nagyságrendi modellje, nem valamennyi membrán garantált rétegvastagsága. A belső pH 7 és a külső minta különbsége a példában szerepel; a minta semleges pontja is hőmérsékletfüggő. A hidratáltság és a referencia állapota a teljes mérés szempontjából fontos.

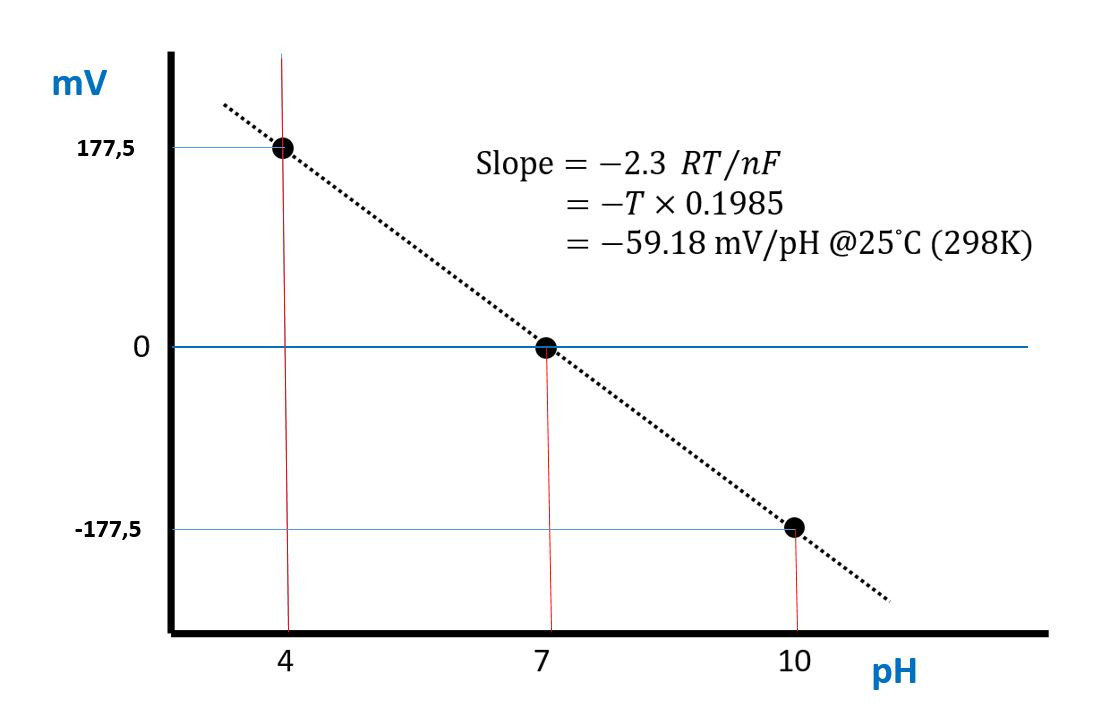

Az ideális |S| 25 °C-on körülbelül 59,16 mV/pH. A történeti 59,18 és körülbelül 60 mV hasonló kerekített nagyságrend, nem műszerspecifikáció. Az ábra −2,3 RT/nF és −T ×0,1985 jelölése is közelítés; T kelvin, n itt 1. Kalibrálás határozza meg a valós eltolást és meredekséget. ATC az elektródaválaszt kezeli, nem minden minta kémiai pH-jának 25 °C-ra való automatikus átszámítása.

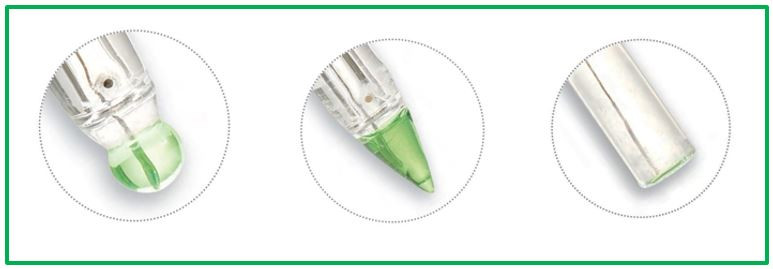

Membránformák és alkalmazások
Gömb alakú vég alkalmas lehet laboratóriumi oldatokhoz. Nagyobb felület befolyásolhatja a mechanikai vagy ellenállási tulajdonságot, de nem növeli automatikusan a Nernst-feszültség jelét. Szennyeződés és tisztíthatóság is számít.
Kúpos kialakítás bizonyos viszkózus vagy félkemény mintákban – tejföl, joghurt, majonéz, lekvár, méz – hasznos lehet. Húsba, gyümölcsbe, sajtba vagy talajba szúráshoz kifejezetten arra tervezett szonda és szükség szerint előírt védő/vágó rész kell. Nem minden kúpos üvegvég mechanikailag vagy higiéniailag alkalmas.

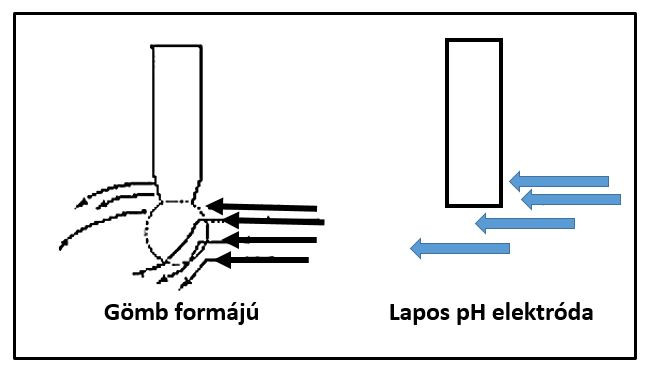

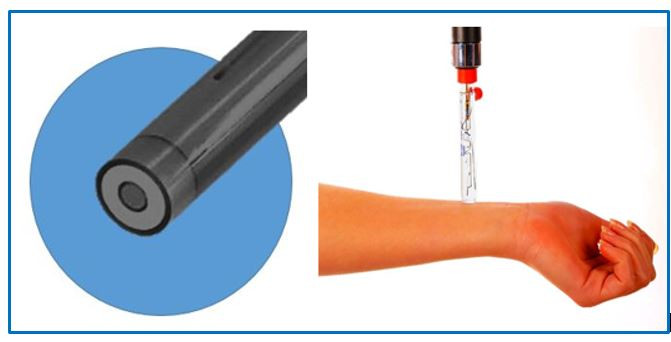

Lapos kialakítás bizonyos felületi vagy ipari eljárásokban előnyös lehet, de nem minden anyagnál garantál könnyebb tisztítást vagy kisebb szennyeződést. Papír, fa, fal és beton esetén meghatározott előkészítés, nedvesítés, folyadékvolumen és mérési idő szükséges; egy tetszőleges csepp desztillált víz és rövid várakozás nem univerzális referenciaeljárás.
Bőrmérés, lenyelhető/gasztroenterológiai és hüvelyi szondák szakmai klinikai eljárások és arra tervezett eszközök területei. A cikk nem javasol közönséges ADWA szondát testben vagy diagnosztikai célra.

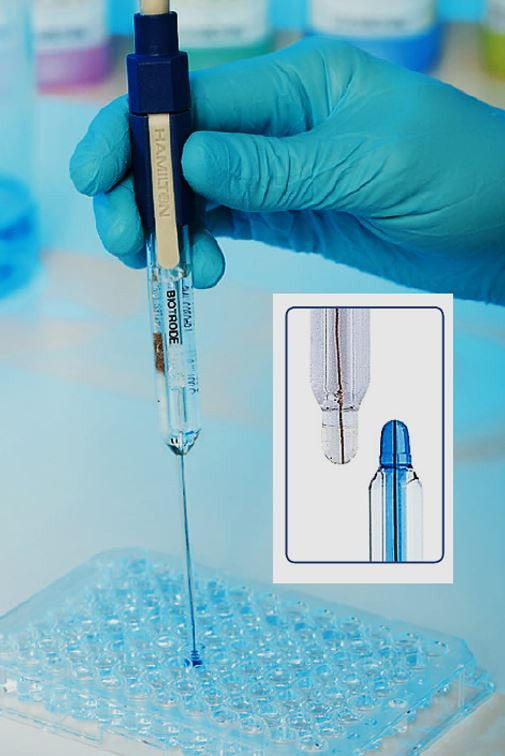

Félgömbös és kis végződés alkalmazható lehet speciális kis térfogatú vagy vékony kémcsöves feladatokban. A teljes érzékelő, referencia és módszer alkalmasságát kell vizsgálni; a geometria önmagában nem elegendő.
A műszaki adatlap tizenkét szempontja
Testhossz és átmérő; érzékeny vég formája és mérete; testanyag és kémiai kompatibilitás; szondára megadott pH-tartomány; teljes összeállítás hőmérséklete; megengedett nyomás és beépítés; referenciarendszer és átmenetszám; sóhíd anyaga; elektrolitáramlás; töltet típusa és utántölthetősége; beépített vagy külön hőmérő; kábel és csatlakozó. Egyetlen tulajdonság nem igazol teljes kompatibilitást.

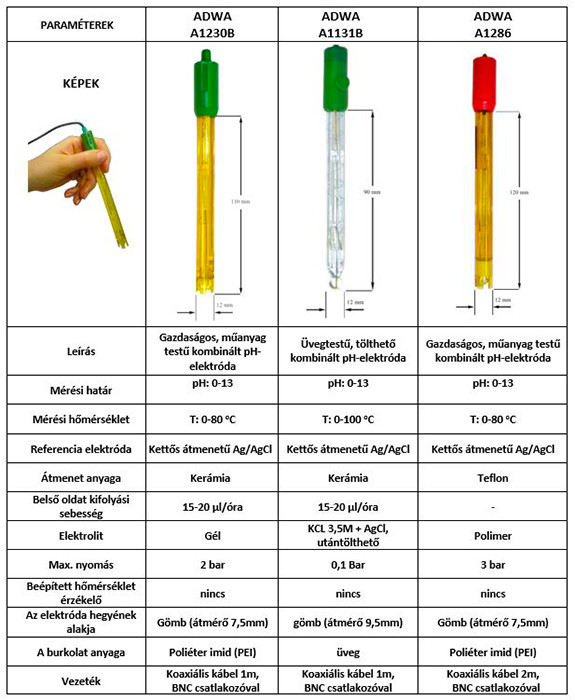

| Paraméter | AD1230B | AD1131B | AD1286 |
|---|---|---|---|
| Történeti pH-tartomány | 0–13 | 0–13 | 0–13 |
| Hőmérséklet | Kép:0–80 °C; gyártói áttekintés:0–70 °C | 0–100 °C | 0–80 °C, konkrét változat ellenőrzendő |
| Referencia | Kettős Ag/AgCl | Kettős Ag/AgCl | Kettős Ag/AgCl |
| Átmenet | Kerámia | Kerámia | PTFE |
| Történeti elektrolitáramlás | 15–20 µL/h | 15–20 µL/h | Nincs megadva |
| Elektrolit | Gél | Gyártói:3,5 M KCl; kép:+AgCl, utántölthető | Polimer |
| Táblázati maximális nyomás | 2 bar | 0,1 bar | 3 bar |
| Beépített hőmérő | Nincs | Nincs | Nincs |
| Gömbvég átmérő | 7,5 mm | 9,5 mm | 7,5 mm |
| Testanyag a gyártói áttekintésben | PEI | Üveg | PEI |
| Kábel/BNC | 1 m | 1 m | 2 m |
| Történeti képi méretek | 139 mm, Ø12 mm | 90 mm, Ø12 mm | 120 mm, Ø12 mm |
A gyártói áttekintés AD1230B és AD1286 esetében 150 mm teljes és 115 mm alsó méretszakaszt, AD1131B esetében 160 és 120 mm-t, mindegyiknél Ø12 mm-t mutat. A mérési definíció ellenőrzése nélkül ezek nem egyenlők a régi 139/90/120 mm nyilakkal. Az AD1230B régi 0–80 °C felirata nem írja felül a 0–70 °C gyártói tartományt. A jelenlegi termékoldal „Epoxy” és a katalogizált PEI anyagmegnevezés eltérését nem szabad néma azonosításként kezelni; a konkrét szállított változat dokumentációja számít.
A kettős referenciarendszer nem feltétlenül két külső kerámianyílás. Az AD1230B/AD1131B gyártói áttekintése egy kerámiaátmenetet és külön hőmérséklet-érzékelő szükségét jelzi. A történeti nyomás, átfolyás vagy anyagadat nem általános ipari beépítési engedély; komplexebb szonda több adatot igényelhet, de a bonyolultság vagy gazdaságos árkategória önmagában nem teljesítménygarancia.

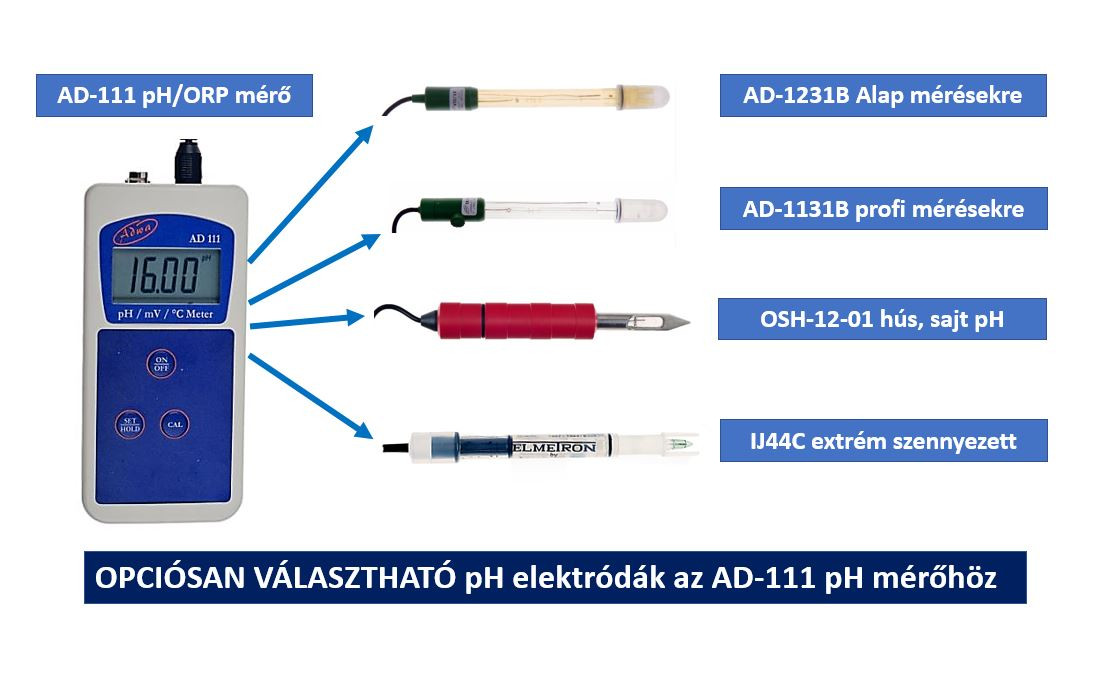

Különböző szondák ugyanahhoz a műszerhez
A régi feliratok alapmérést, igényesebb feladatot, hús/sajtmintát és szennyezett közeget említenek. Ezek leegyszerűsített példák, nem aktuális csomag-, higiéniai vagy teljes kompatibilitási ígéretek. OSH-12-01 vagy IJ44C konkrét felépítését, védelmét és átmenetét a dokumentáció szerint kell kezelni. BNC csatlakozó önmagában nem igazolja a pH-tartomány, referencia vagy hőmérsékletmérés teljes egyezését.
Az AD111-nél a pH-szonda, külön hőmérő, támogatott tartomány és felhasználási feltételek együtt számítanak. Csereelektróda nem változtatja meg automatikusan a módszer jóváhagyását vagy elérhető pontosságát. Kérdés esetén a mintát, hőmérsékletet és kívánt eljárást írja meg az info@labornite.hu címre.
Kapcsolódó forrásoldalak: kombinált pH-elektróda felépítése; ADWA elektródák; IJ44C modell; hordozható műszerek. A kategória vagy modellnév nem minden tárgyalt mintára, geometriára vagy klinikai feladatra szóló jóváhagyás.
